Shield Arduino I/O expander

Shield Arduino I/O expander

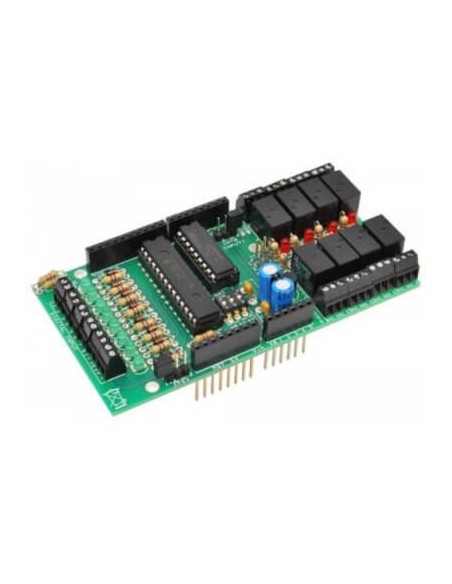

Shield di espansione I/O per Arduino basato sul chip MCP23017 prodotto da Microchip. Dispone di 8 ingressi digitali, ognuno dei quali dispone di un diodo di protezione, una resistenza di pull-up ed un LED; 8 uscite a relè con relativo LED di stato.
La comunicazione con l’MCP23017 è basata sull’I²C-Bus, pertanto la libreria utilizza “Wire.h” di Arduino. Il bus I²C è realizzato da 2 pin (SDA, ossia dati, ed SCL, cioè clock); sull’integrato sono disponibili sui pin 13 e 12, portati sui corrispondenti pin della scheda Arduino. Nello shield è prevista la possibilità di portare (tramite ponticello) il pin di interrupt dell’MCP23017 (INTB, pin 19) in ingresso su due differenti pin di Arduino (D2 o D4) in modo da adattarlo il più possibile al reale utilizzo. L’indirizzo I²C-Bus dell’MCP23017 viene selezionato tramite dip switch che permette di collegare fino a 8 diversi shield senza che interferiscano tra di loro. Il kit comprende tutti i componenti, la basetta forata e serigrafata e tutte le minuterie.

N.B. Questo è un KIT, per essere utilizzato necessita di essere montato.
