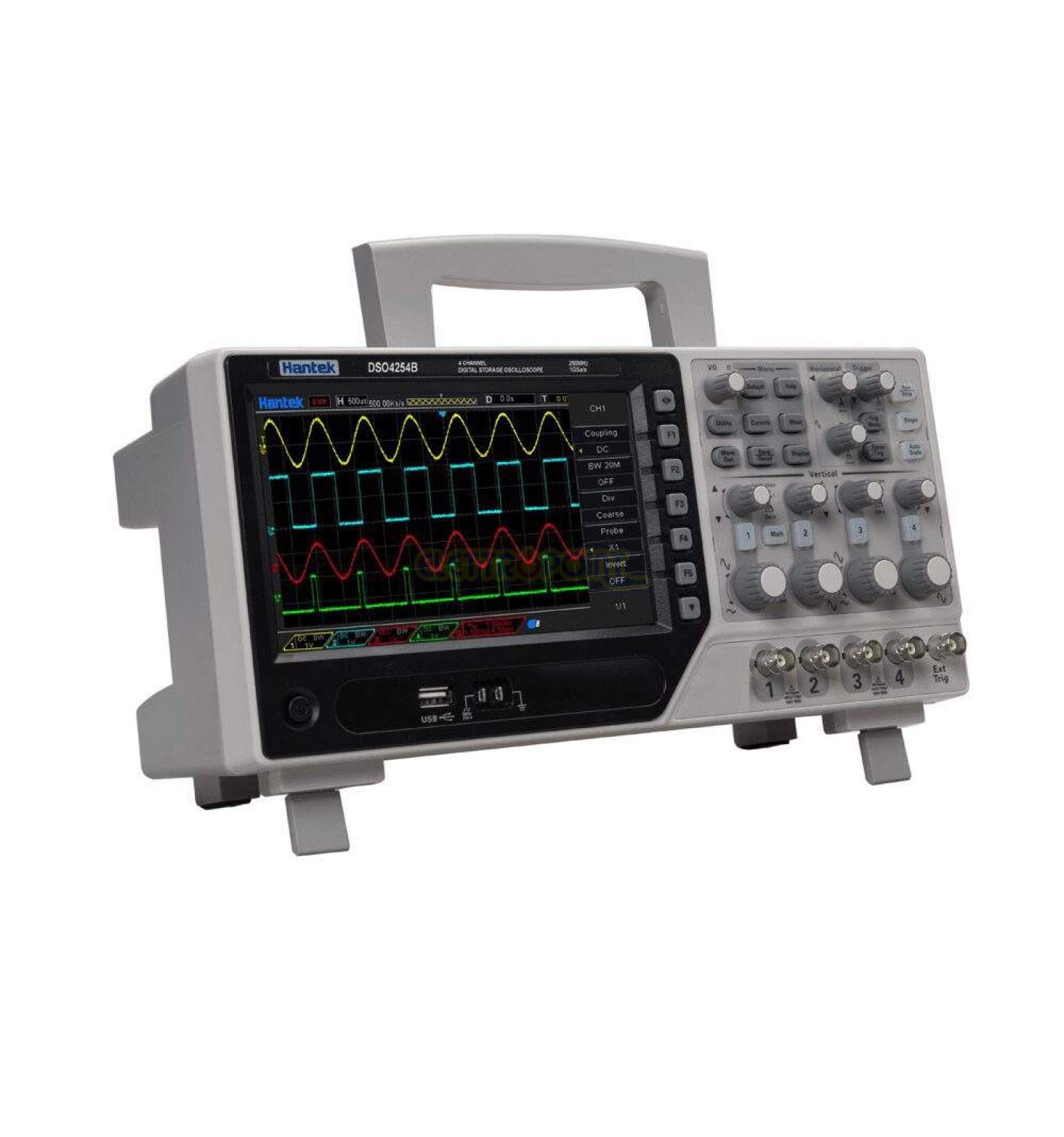

Oscilloscopio da Laboratorio 4 Canali 200 MHz

Oscilloscopio per laboratorio con prestazioni di alto livello. Dispone di ampio display TFT a colori da 7″ con 64.000 colori, quattro canali con banda passante da 200 MHz, frequenza di campionamento (in Tempo Reale): 1 GSa/s, lunghezza record fino a 64 KB, misure multiple automatiche, funzione FFT (Fast Fourier Transform) integrata, varie modalità di trigger (edge/pulse width/line selectable video/slop/overtime etc), software per l’analisi in tempo reale con il PC e porta USB host. Grazie al software è possibile esportare le schermate in formato Bitmap, stamparle, salvarle in formato .wfm e aprirle. Contenuto della confezione: Oscilloscopio, 4 sonde per oscilloscopio (200 MHz 1x, attenuazione 10x, 1MΩ), CD di installazione e manuale in inglese, cavo USB A-B, cavo da BNC a BNC, cavo di alimentazione.

Specifiche tecniche

Acquisizione
– Frequenza di campionamento (in tempo reale): 1GS/s
Modalità di Acquisizione: Normale, Picco, Media e HR
Larghezza di banda: 200MHz
Rise Time (BNC, typical): ≤1.8ns
Numero di canali: 4 canali + EXT
Accoppiamento ingressi: DC,AC o GND
Impedenza di ingresso: 1MΩ±2%,20pF±3 pF
Attenuazione sonda: 1X,10X
Fattori di attenuazione sonda supportati: 1X,10X,100X,1000X
Categoria di misurazione: 300V CAT II
Tensione massima d’ingresso: 300VRMS (10X)
Interpolazione forma d’onda: (sin x)/x
Gamma orizzontale (s/div): 2ns/div~100s/div, 1~2~5 sequenza
Precisione della frequenza di campionamento e del tempo di ritardo: ±50ppm
Precisione di misura Delta Time (larghezza di banda completa): Single-shot, Normal mode: ±(1 sample interval+100ppm*reading+0.6ns) >16 averages:±(1 sample interval+100ppm*reading + 0.4ns), Sample interval = s/div ÷ 200
Convertitore AD: risoluzione 8-bit, ciascun canale campionato simultaneamente
Vertical Scale (sonda 1X): 500μV/div~10V/div con input BNC
Gamma di posizionamento: 500μV/div~20mV/div, ±400mV; 50mV/div~200mV/div, ±2V; 500mV/div~2V/div, ±40V; 5V/div~10V/div, ±50V
Limite di larghezza di banda analogica selezionabile: 20MHz (tipica)
Risposta in bassa frequenza:  (-3db): ≤10Hz at BNC
Precisione di guadagno DC:  ±3% per la modalità di acquisizione Normale o Media, 10V/div to 10mV/div; ±4% per la modalità di acquisizione Normale o Media, 5mV/div to 500μV/div
Modalità di acquisizione: normale, picco, media e HR
Tasso di acquisizione (tipica): fino a 2000 forme d’onda per secondo per canalel (modalità di acquisizione normale, senza misurazioni)
Modalità di trigger: Auto e Normale
Trigger Level: CH1~CH4: ±4 divisioni centro schermo; EXT:0~3.3V
Range Holdoff: 20ns~10s
Precisione livello trigger: CH1~CH4:0.2div*volts/div within ±4 divisioni centro schermo; EXT:± (6% delle impostazioni + 40mV)
Tipologia trigger: Edge,Pulse Width,Video,Slope,Overtime,Window,Pattern,Interval,Under Amp
Tipo di decodifica: (Standard): I2C,SPI,UART,LIN,CAN
Cursore di misura: Differenza di tensione tra i cursori: Differenza tra i cursori Delta V / time: Delta T / Reciprocal of Delta T in Hertz (1/Delta T)
Misurazioni automatiche: Frequenza, Periodo, Media, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, – Width, + Duty, – Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF
Display: TFT 7″ 64.000 colori (risoluzione: 800×480)
Dimensioni: 318 x 110 x 150mm(L x W x H)
Peso: 2900g
