Oscilloscopio palmare 200 KHz

Oscilloscopio palmare 200 KHz

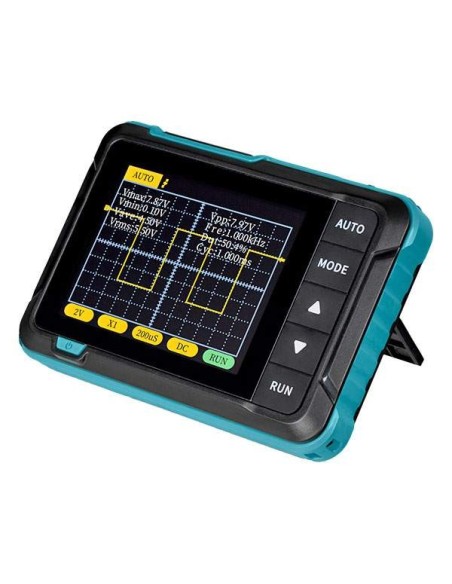

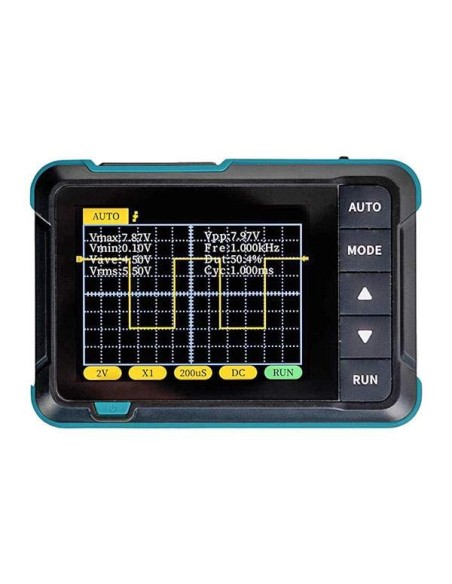

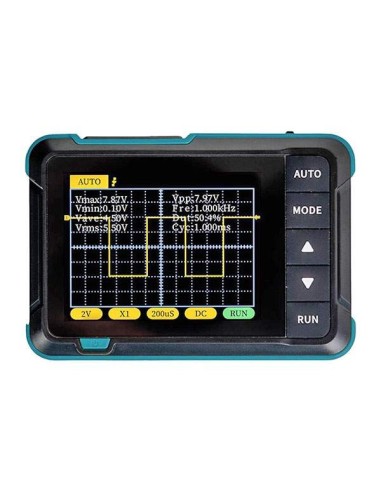

Oscilloscopio palmare a 1 canale, con frequenza di 200 kHz e dimensioni compatte di soli 99 x 69 x 20 mm. Dispone di un display LCD a colori da 2,8 pollici con risoluzione di 320 x 240 pixel, che garantisce una chiara visualizzazione dei dati.

Il DSO-200 è alimentato da una batteria al litio integrata da 1000 mAh, ricaricabile tramite la porta USB di tipo C (cavo incluso). Il supporto ribaltabile a 90 gradi facilita l’uso su superfici piane.

La sonda si collega all’oscilloscopio attraverso il connettore MCX e l’adattatore incluso nella confezione.

Specifiche tecniche

Alimentazione: tramite la batteria al litio integrata da 1000 mAh (ricarica tramite USB di tipo C)
Frequenza di campionamento: 2,5 Msa/s (milioni di campioni al secondo)
Display: LCD 2,8 pollici con risoluzione di 320 x 240 pixel
Larghezza di banda: da 0 a 200 kHz
Sensibilità verticale: da 10 mV/Div a 20 V/Div
Base dei tempi: da 10 µs/Div a 50 s/Div
Range tensione di test:

X1: 80 Vpp (-40 a 40 V)
X10: 800 Vpp (-400 a 400 V)

Accoppiamento: AC e DC
Calibrazione (onda quadra):

Frequenza: 1 kHz
Ciclo di lavoro: 50%

Tipo di trigger: fronte in salita o discesa
Modalità di trigger: automatica, normale, singola misurazione
Dimensioni: 99 x 69 x 20 mm
Peso: 100 grammi
